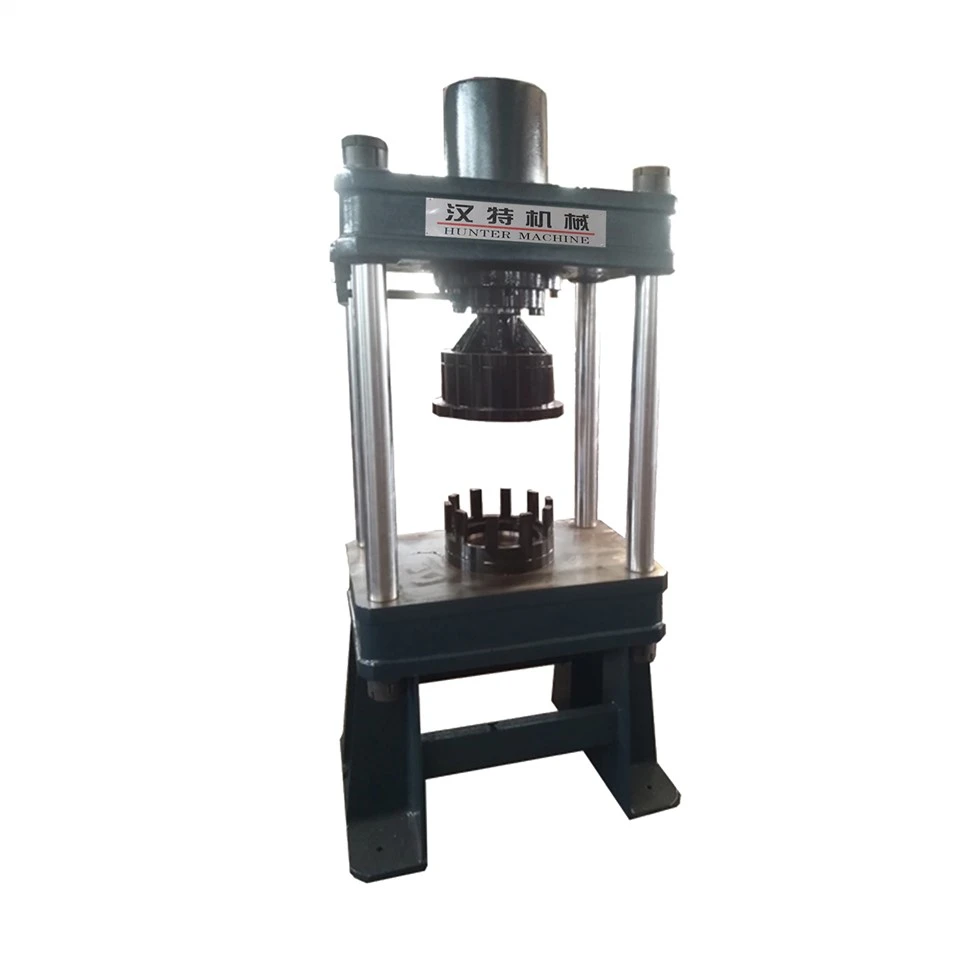

YH32 spezielle Druckbolzenmaschine
Merkmale:
1. Der Rumpf hat eine dreistrahlige und vierspaltige Struktur. Oberwange und Arbeitstisch sind durch Säule, Befestigungsmutter und Stellmutter zu einem festen Rahmen verbunden. Die Genauigkeit des Rahmens wird durch die Einstellmutter eingestellt, die eine gute Festigkeit, Steifigkeit und Genauigkeitsbeständigkeit aufweist.
2. Große Teile wie Oberbalken, Werkbänke und Nutensteine sind geschweißte Teile aus Stahlblech. Nach dem computergestützten Design erfüllen ihre Festigkeit, Steifigkeit, Struktur, Anti-Verformung usw. alle die Normen und Anforderungen für die Verwendung und haben einen ausreichenden Sicherheitsfaktor; Kohlendioxid wird Schutzgasschweißen und Lichtbogenhandschweißen verwendet, die Schweißqualität entspricht den Anforderungen und die Verformungsspannung wird durch Alterungsschwingungsbehandlung beseitigt.
3. Gleitblock: geschweißte Teile aus Stahlblech mit kastenförmiger Struktur. Die Führungshülse am Viersäulen-Führungsloch besteht aus nanomolekularem Verbundmaterial, das eine gute Beständigkeit und Präzisionshaltbarkeit aufweist. In der unteren Ebene des Schiebers befindet sich eine T-förmige Nut zum Einbau der Form.
4. Oberer Balken: Stahlblech geschweißte Teile der kastenförmigen Struktur, mit Hauptarbeitsölzylinder im Inneren und flüssigkeitsgefülltem Öltank darauf.
5. Werkbank: Stahlgeschweißte Konstruktionsteile, die mit dem Oberbalken und dem Nutenstein verbunden sind, um die Hauptmaschine durch die Säule zu bilden.
6. Zylinder: Es nimmt ein Fünfzylinder-Design an, ist im oberen Balkenloch angeordnet und wird mit doppelt importierten Dichtringen abgedichtet. Das Führungsteil ist mit geschweißtem Kupfer behandelt, das gut abgedichtet ist und eine hohe Verschleißfestigkeit aufweist. Das Material des Zylinderkörpers ist geschmiedeter Stahl Nr. 45, und das Schmiedestück ist 3 Grad (GB/13315-1991). Schmiedestücke haben die Ultraschallfehlererkennung bestanden und die Härte der Abschreck- und Anlassbehandlung ist qualifiziert.
7. Unter der Werkbank befindet sich eine Auswerfervorrichtung, die hauptsächlich für Auswurf- und Materialrückführungsprozesse verwendet wird und auch für den Umformprozess von rückgestreckten Teilen verwendet werden kann.
8. Spalte: Das Material ist 45# geschmiedeter Stahl, nach dem Abschrecken und Anlassen wird die Oberfläche mit Hartchrom überzogen, um die Verschleißfestigkeit zu erhöhen und die Härte wird qualifiziert.
9. Das Mutternmaterial ist 45# geschmiedeter Stahl, der zum Gewinde an der Säule passt, um den Körper zu verriegeln.
10. Endschalter: Der Fahrschalter befindet sich auf der rechten Seite des Hauptkörpers und steuert die obere und untere Endposition. Das Einstellen der oberen und unteren Endschalter bedeutet das Einstellen der Auf- und Abbewegungsposition des Schiebers.
Produktparameter:
| Viersäulen-Hydraulikpresse der Serie YH32 | ||||||
| Technische Parameter | 150T | 200T | 250TA | 250 TB | 315T | |
| Nenndruck (KN)) | 2000 | 2000 | 2500 | 2500 | 3150 | |
| Systemdruck (Mpa) | 25 | 25 | 25 | 25 | 25 | |
| Schieberhub (mm) | 500 | 500 | 500 | 500 | 500 | |
| Maximale Öffnungshöhe (mm) | 800 | 800 | 800 | 800 | 800 | |
| Effektive Größe des Arbeitstisches | Links und rechts | 1000 | 1000 | 1000 | 1000 | 1000 |
| Vorher und nachher | 1000 | 1000 | 1000 | 1000 | 1000 | |
| Schiebergeschwindigkeit (mm/s) | Leere Fahrt | 120 | 120 | 120 | 120 | 120 |
| Gongjin | 12 | 14 | 14 | 14 | 14 | |
| Hin-und Rückfahrt | 80 | 85 | 90 | 90 | 90 | |
| Auswurfkraft | 300 | 300 | 300 | 300 | 300 | |
| Motorleistung （KW) | 11 | 11 | 15 | 15 | 18.5 | |
Anwendbare Felder (Teil des Werkzeugs muss gekauft werden):
● Große Getrieberäder und Wellen einpressen
● Korrektur der Vorderachse
● Korrektur verformter Werkstücke
● Demontage und Montage von Zylinderkonuslagern
● Membranfeder der Autokupplung ersetzen
● Lageraußenring des Lagers einpressen
● Ersetzen Sie die Gummieinheit der Reaktionsstange
● Demontage und Montage verschiedener festsitzender Teile
● Wechseln Sie die Pufferfeder des Anschlagstifts der Kupplungsscheibe
● Nieten, Schneiden und Gießen von Beckenzahnnieten der Hinterachse
● Es gibt verschiedene Bolzenhülsen zum Einpressen von Kolbenbolzen und Achsschenkelhauptbolzen
Häufiges Problem:
Sind Sie ein Hersteller?
Ja, das Unternehmen verfügt über eine Vielzahl von hochpräzisen Produktionsanlagen und Inspektionsgeräten, ein komplettes Produktionsteam, langjährige Produktionserfahrung, um Ihre Bestellanforderungen zu erfüllen und ist auf die Herstellung von hydraulischen Einsäulen- und Viersäulen-Hydraulikpressen spezialisiert , Pulverformung hydraulische Presse, Streckformung hydraulische Presse, eine Vielzahl von Autoteile-Pressen, Maschinen, die Metall, Kunststoff, Gummi, Holz, Pulver und andere Produkte verarbeiten können.
Wie installiere ich die Maschine?
Um unseren Kunden eine umfassende technische Unterstützung zu bieten, können wir auch Techniker ins Ausland entsenden, um für unsere Kunden zu installieren und zu schulen.
Wie sieht es mit After-Sales aus?
Das Unternehmen bietet einen 24-Stunden-After-Sales-Service, eine After-Sales-Service-Mailbox: huntermachinery@gamil.com
