100T Hydraulische Stanzschneidmaschine

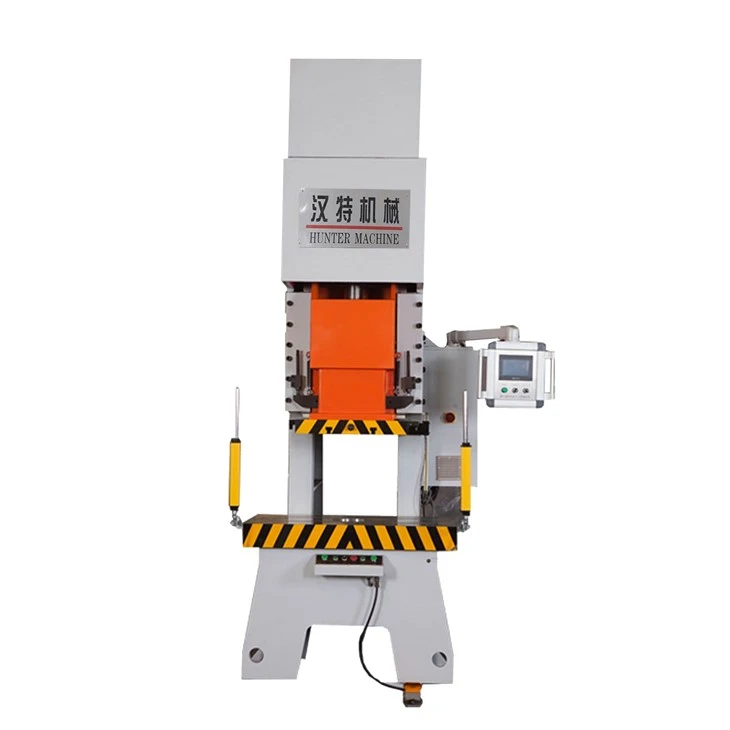

YH21-100T hydraulische Stanzmaschine

Funktionen:

1. Hohe Steifigkeit und hoher Präzisionsrahmen. Und nach der Wärmebehandlung wird die innere Spannung des Rumpftechnetiums genutzt, um die Ausrüstung lange Zeit stabil ohne Verformung arbeiten zu lassen. Die Strukturteile haben eine gleichmäßige Belastung und eine ausgewogene Steifigkeit.

2 Stabil und hohe Präzision: Die Langzeitleistung ist stabil, die Hauptteile der Ausrüstung, Kurbelwelle, Zahnräder, Getriebewelle und andere Teile sind alle gehärtet und wärmebehandelt und haben eine hohe Verschleißfestigkeit nach dem Schleifen. Gewährleisten Sie hohe Präzisions- und Stabilitätsanforderungen.

3. Zuverlässige und sichere Betriebsleistung: Die Kupplung / Brems-Kombinationsvorrichtung hat eine hohe Empfindlichkeit. Der Grund für die bequeme Bedienung und genaue Positionierung ist, dass es eine Bremse verwendet, die sich von der traditionellen Bremse unterscheidet. In Verbindung mit dem universellen Doppelmagnet-Regelventil und der Überlastschutzvorrichtung des Geräts gewährleistet es die Hochgeschwindigkeitsbewegung und den Stopp des Stanzschiebers und die Sicherheit.

4. Die Produktion ist automatisiert, arbeitssparend und effizient. Mit Zuführfehlererkennung, Vorschneiden und Vorschneiden kann der Stempel mit entsprechenden automatischen Zuführvorrichtungen ausgestattet werden. Kann vollautomatische Produktion, niedrige Kosten und hohe Effizienz realisieren.

5. Schieberegler-Einstellmechanismus: bequem, zuverlässig, sicher und schnell. Die Gleitgeschwindigkeitseinstellung ist in manuelle Einstellung und Verstellung unterteilt. Die Genauigkeit kann 0,2 mm erreichen.

6. Neuartiges Design, hohe Präzision und schnelle Geschwindigkeit.

Produktparameter:

Hydraulische Pressenparameter der Serie YH21
Artikel		Einheit	Spezifikation
Nennkraft		KN	250	400	630	800	1000	1250	1600	2000	2500	3150	4000
Maximale Öffnung		Mm	320	320	400	480	480	480	480	500	500	520	520
Schiebestrich		Mm	150	150	150	200	200	200	200	200	200	200	200
Flüssiger Arbeitsdruck		Mpa	22	20	20	21	21	21	20	20	20	20	21
Tiefe Kehle		Mm	210	230	250	300	320	330	380	400	420	460	500
Größe des Werkzeuggrifflochs		Mm	φ40x50	φ50x70	φ50x70	φ60x70	φ60x70	φ60x70	φ80x80	φ80x80	φ80x80	φ100x100	φ100x100
Anzahl der Fahrten (Referenz)			12-40	12-40	12-40	12-30	12-30	12-20	12-20	12-20	12-20	12-20	12-20
Laufgeschwindigkeit	Beeilen Sie sich	mm/s	185	210.0	200.0	240.0	242.5	231.1	231.1	237.7	245.5	257.9	242.5
	Arbeitsplätze	mm/s	8-20	18.6	18.5	24.6	19.0	23.9	18.3	18.5	18.6	18.3	19.0
	Hin- und Rückfahrt	mm/s	130	153.3	189.7	276.4	242.5	340.3	297.1	337.7	190.4	211.0	242.5
Effektive Größe des Arbeitstisches	Links und rechts	Mm	650	650	700	800	1000	1000	1100	1300	1300	1500	1500
	Vorher und Nachher	Mm	420	420	500	600	600	650	700	700	700	800	800
	Blende	Mm	¢100	¢150	¢180	¢180	¢200	φ200	φ200	φ200	φ200	φ250	φ250
Größe der unteren Oberfläche des Schiebereglers	Links und rechts	Mm	300	300	360	480	560	620	650	700	800	850	900
	Vorher und Nachher	Mm	220	250	290	360	420	450	450	580	600	650	700
Plungerpumpe	Größe	ml/r	10	16	25	40	40	63	63	80	100	125	160
Elektromotor	Macht	KW	5.5	5.5	5.5/4	7.5	7.5/6	11	15	18.5	22	30	37
Erscheinungsbild der Maschine	Links und rechts	Mm	800	920	1100	1200	1300	1300	1450	1600	1600	1700	1700
	Vorher und Nachher	Mm	1100	1300	1440	1500	1550	1650	1750	2000	2230	2400	2500
	Höhe	Mm	2400	2600	2800	2950	3200	3320	3550	3800	3950	4150	4450
Hydraulikzylinderform			Schneller Zylinder
Formbefestigungsverfahren			T-Slot auf Arbeitstisch und Schieberegler
Kühler			Luftgekühlt
Gerätegewicht		T	Über 2	Über 2.6	Über 3.5	4,2 T	5,2 T	7,5 T	9,5 T	12,5 T	16T	325	26,5 T

Anwendungsbereich:

Automobile, Metallurgie, Luftfahrt, Schiffe, Haushaltsgeräte, Haushaltsgeräte und Baumaterialien, LED-Lampen, Bildschirme, Stanzschilder.

Hilfsfunktionen: Routenanzeige, Zeitanzeige, Fehleranzeige.

Häufiges Problem:

Sind Sie ein Hersteller?

Ja, das Unternehmen verfügt über eine Vielzahl von hochpräzisen Produktions- und Inspektionsgeräten, ein komplettes Produktionsteam und langjährige Produktionserfahrung, um Ihre Bestellanforderungen zu erfüllen.

Wie installiere ich die Maschine?

Um den Kunden eine vollständige Palette an technischem Support zu bieten, können wir auch Techniker ins Ausland entsenden, um sie für unsere Kunden zu installieren und zu schulen.

Wie wäre es mit After-Sales?

Das Unternehmen bietet 24-Stunden-After-Sales-Service, After-Sales-Service-Mailbox: huntermachinery@gamil.com
