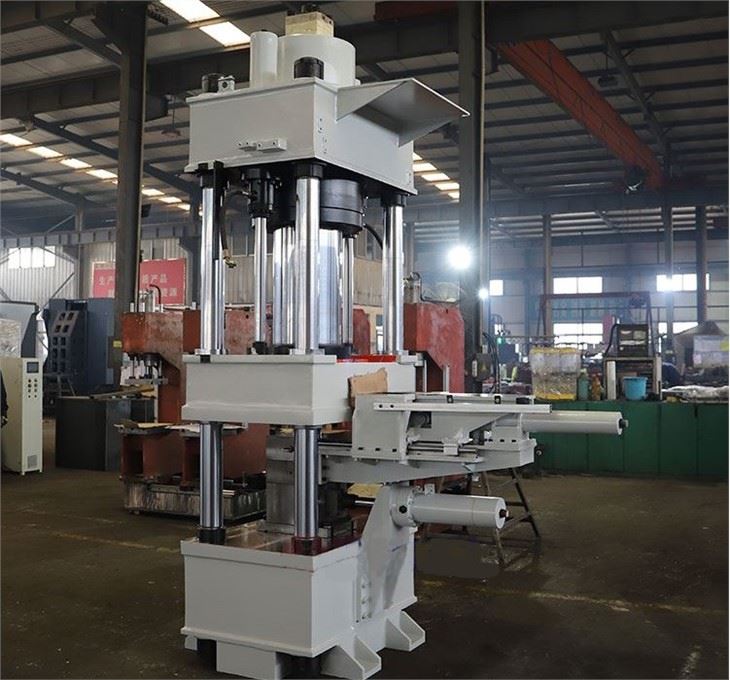

1000T Autoteile Stretch Forming Hydraulische Presse
Merkmale:
Computeroptimiertes Strukturdesign, die vierspaltige Struktur ist einfach, wirtschaftlich und praktisch; Die Rahmenstruktur hat eine gute Steifigkeit, hohe Präzision und eine starke antiexzentrische Belastbarkeit.
Die hydraulische Steuerung verwendet ein Basissystem vom Typ Kartusche, das zuverlässig im Betrieb ist, eine lange Lebensdauer hat und einen geringen hydraulischen Stoß aufweist, wodurch die Verbindungsrohre und Leckstellen reduziert werden.
Das von der SPS gesteuerte elektrische System ist kompakt, feinfühlig, zuverlässig und flexibel.
Es gibt drei Betriebsarten: Justierung, Einzelzyklus mit beiden Händen und kontinuierliches Arbeiten (mit Zuführvorrichtung).
Durch die Wahl des Bedienpanels lassen sich nicht nur die beiden Umformprozesse Festhub und konstanter Druck realisieren, sondern auch drei Prozess-Arbeitszyklen mit Tampon, ohne Tampon und Auswerfer.
1. Der Rumpf hat eine dreistrahlige und vierspaltige Struktur. Oberwange und Werkbank sind durch Säule, Befestigungsmutter und Stellmutter zu einem festen Rahmen verbunden. Die Genauigkeit des Rahmens wird durch die Einstellmutter eingestellt, die eine gute Festigkeit, Steifigkeit und Genauigkeitsbeständigkeit aufweist.
2. Große Teile wie Oberbalken, Werkbänke und Nutensteine sind computeroptimierte Stahlschweißteile, die in ihrer Festigkeit, Steifigkeit, Struktur und Verformungsbeständigkeit den Normen und Anforderungen für die Verwendung entsprechen und ausreichende Sicherheitsfaktoren aufweisen; Kohlendioxidgas wird verwendet Geschütztes Schweißen und Lichtbogenhandschweißen, Schweißqualität entspricht den Anforderungen und Verformungsspannungen werden durch Alterungsschwingungsbehandlung beseitigt.
3. Gleitblock: geschweißte Teile aus Stahlblech mit kastenförmiger Struktur. Das Material der Führungshülse am Viersäulen-Führungsloch ist ein nanomolekulares Verbundmaterial, das eine gute Haltbarkeit und Präzisionsretention aufweist. In der unteren Ebene des Schiebers befindet sich eine T-förmige Nut zum Einbau der Form.
4. Oberer Balken: Stahlblech geschweißte Teile der kastenförmigen Struktur, mit Hauptarbeitsölzylinder im Inneren und flüssigkeitsgefülltem Öltank darauf.
5. Werkbank: Stahlgeschweißte Konstruktionsteile, die mit dem Oberbalken und dem Nutenstein verbunden sind, um die Hauptmaschine durch die Säule zu bilden.
6. Zylinder: Es nimmt ein Fünfzylinder-Design an, ist im oberen Balkenloch angeordnet und wird mit doppelt importierten Dichtringen abgedichtet. Das Führungsteil ist mit geschweißtem Kupfer behandelt, das gut abgedichtet ist und eine hohe Verschleißfestigkeit aufweist. Das Material des Zylinderkörpers ist geschmiedeter Stahl Nr. 45, und das Schmiedestück besteht aus Schmiedestücken der Güteklasse 3 (GB/-1991). Die Schmiedestücke haben die Ultraschallfehlererkennung bestanden und die Härte der Abschreck- und Anlassbehandlung ist qualifiziert.
7. Unter der Werkbank befindet sich eine Auswerfervorrichtung, die hauptsächlich für Auswurf- und Materialrückführungsprozesse verwendet wird und auch für den Umformprozess von rückgestreckten Teilen verwendet werden kann.
8. Spalte: Das Material ist 45# geschmiedeter Stahl, nach dem Abschrecken und Anlassen wird die Oberfläche mit Hartchrom überzogen, um die Verschleißfestigkeit zu erhöhen und die Härte wird qualifiziert.
9. Das Mutternmaterial ist 45# geschmiedeter Stahl, der zum Gewinde an der Säule passt, um den Körper zu verriegeln.
10. Endschalter: Der Fahrschalter befindet sich auf der rechten Seite des Hauptkörpers und steuert die obere und untere Endposition. Das Einstellen der oberen und unteren Endschalter bedeutet das Einstellen der Auf- und Abbewegungsposition des Schiebers.
Produktparameter:
| Parameter | Einheit | YH32-500T | YH32-630T | YH32-800T | YH32-1000T | YH32-1200T | YH32-1500T | YH32-1800T | YH32-2000T |
| Nenndruck | KN | 5000 | 6300 | 8000 | 10000 | 12000 | 15000 | 18000 | 20000 |
| Systemdruck | Mpa | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| Effektive Reiseroute | mm | 1000 | 1000 | 1200 | 1500 | 1500 | 1500 | 1800 | 2000 |
| Öffnungshöhe | mm | 1400 | 1500 | 1800 | 2000 | 2000 | 2500 | 2600 | 2800 |
| Arbeitstischgröße | mm | 1600*1400 | 2000*1500 | 2200*1600 | 2800*2000 | 3000*2000 | 3000*2000 | 3200*2000 | 3500*2200 |
| Leistung | KW | 15*2 | 18.5*2 | 22*2 | 22*2 | 22*2 | 22*2 | 22*3 | 37*2 |
Anwendungsgebiet:
Die hydraulische Drei-Balken- und Vier-Säulen-Presse eignet sich für den Pressprozess verschiedener Kunststoffmaterialien wie Stanzen, Biegen, Bördeln, Strecken, Umformen, Stanzen, Biegen von dünnen Blechen usw. Es kann auch bei der Kalibrierung, beim Pressen, beim Schleifen von Schleifscheiben, beim Pressen von Kunststoffprodukten und Pulverprodukten verwendet werden.
1. Autoteile; Karosserieabdeckungen, Bremsbeläge, Kraftstofftanks, Chassis, Achsgehäuse, Stoßfänger.
2. Haushaltsgeräte: Waschmaschinen, Reiskocher, Fernseher, Kühlschränke, Klimaanlagen und andere Teile.
3. Küchenutensilien: Spülbecken, Töpfe und andere Behälter.
Häufiges Problem:
Sind Sie ein Hersteller?
Ja, das Unternehmen verfügt über eine Vielzahl von hochpräzisen Produktions- und Inspektionsgeräten, ein komplettes Produktionsteam und langjährige Produktionserfahrung, um Ihre Bestellanforderungen zu erfüllen.
Wie installiere ich die Maschine?
Um unseren Kunden eine umfassende technische Unterstützung zu bieten, können wir auch Techniker ins Ausland entsenden, um für unsere Kunden zu installieren und zu schulen.
Wie sieht es mit After-Sales aus?
Das Unternehmen bietet einen 24-Stunden-After-Sales-Service, eine After-Sales-Service-Mailbox: huntermachinery@gamil.com
